數控淬火機床

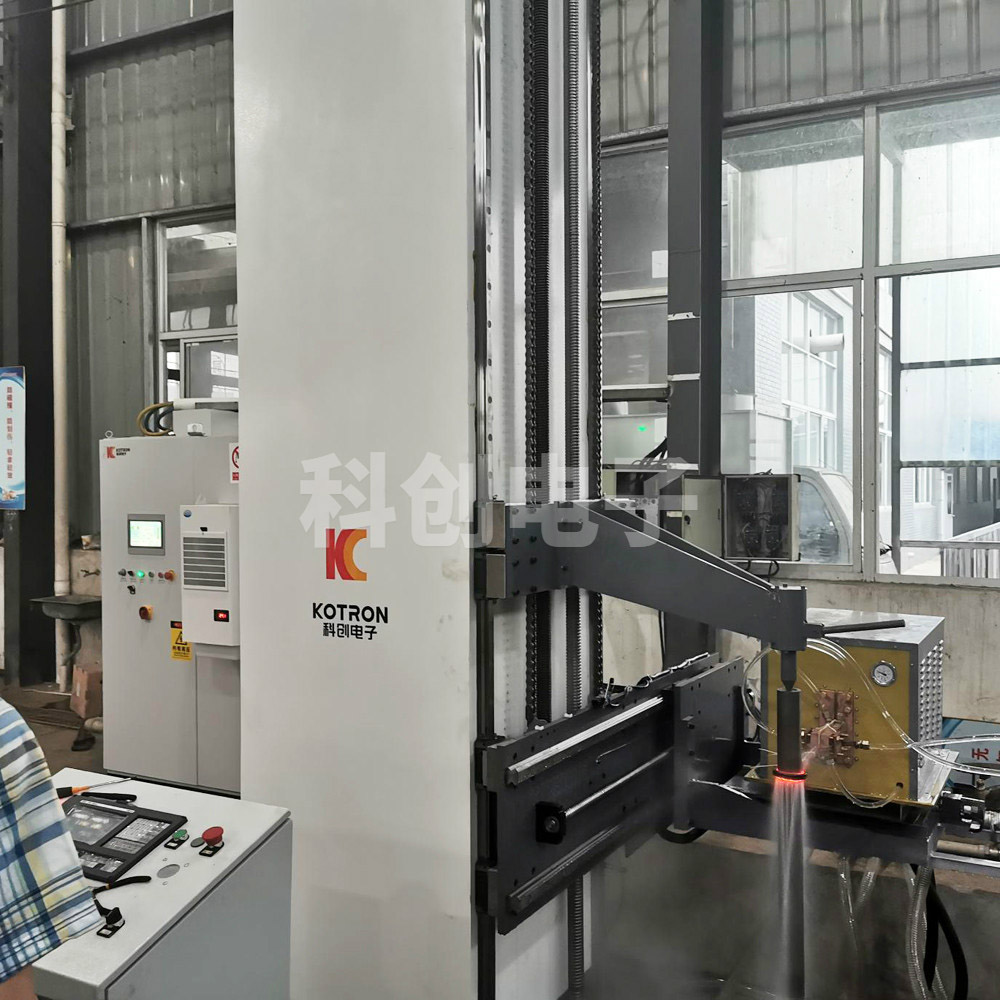

3m立式數控淬火機床
1、數控淬火機床總體概述：本機床為立式數控淬火機床，工件固定于下頂尖并可旋轉，變壓器-感應器（負載平臺）上下移動。本機床能夠完成定點定時整體淬火、連續掃描淬火、分段定位掃描淬火等功能。
2、數控淬火機床應用范圍：適用于各種軸類及盤類工件表面感應淬火，廣泛應用于汽車，拖拉機，紡織，軍工工程機械等行業的感應熱處理領域。適用于單件及批量工件淬火，結構合理、功能齊全、操作使用方便。
3、數控淬火機床技術特點：
3.1工作臺及負載平臺傳動系統采用伺服電機驅動，滾珠絲桿副傳動，通過傳動機構驅動滾珠絲杠轉動，實現平臺的升降運動，導向精度高，定位準確，移動速度可按工藝要求由數控系統設置設定。工件轉速無級調速，變壓器-感應器進給速度無級調速，并且能夠非常方便的實現工件的快速進給和退回。被加熱的工件在邊加熱邊旋轉邊進給，從而實現工件的加熱溫度均勻，保證了淬火質量的穩定性。
3.2本機床機械結構采用合理、先進的設計，主副導軌均選用直線軸承，精度高，磨擦小，壽命長，表面鍍鉻，耐腐蝕。傳動部件選用滾珠絲杠，轉速高，耐磨損，性能卓越，質量可靠。
3.3主軸轉速由變頻器控制，無極可調。
3.4本機床有自動和手動功能。設置手動檔、自動檔，二檔互換。
3.5本機床的數控系統功能全面，質量穩定可靠，故障率低。采用數控控制系統實現淬火工藝程序自動控制。LCD顯示器，中文界面，操作面板提供了所有的數控操作、編程和機床控制動作的按鍵。通過數控鍵盤能實現工藝程序的選擇、刪除、修改、調用等操作，系統可存儲63個零件淬火工藝程序。系統設置有失電制動保護、越位保護。具有報警診斷信息功能，有較高的安全可靠性。
3.6機床設置三色燈，設備工作過程指示綠色，等待過程指示黃色，異常狀態指示紅色。
3.7在數控系統操作面板上設有急停按鈕，實現緊急狀態停機。
