回轉支承滾道整體淬火成套設備
回轉支承軸承滾道及齒輪感應淬火設備

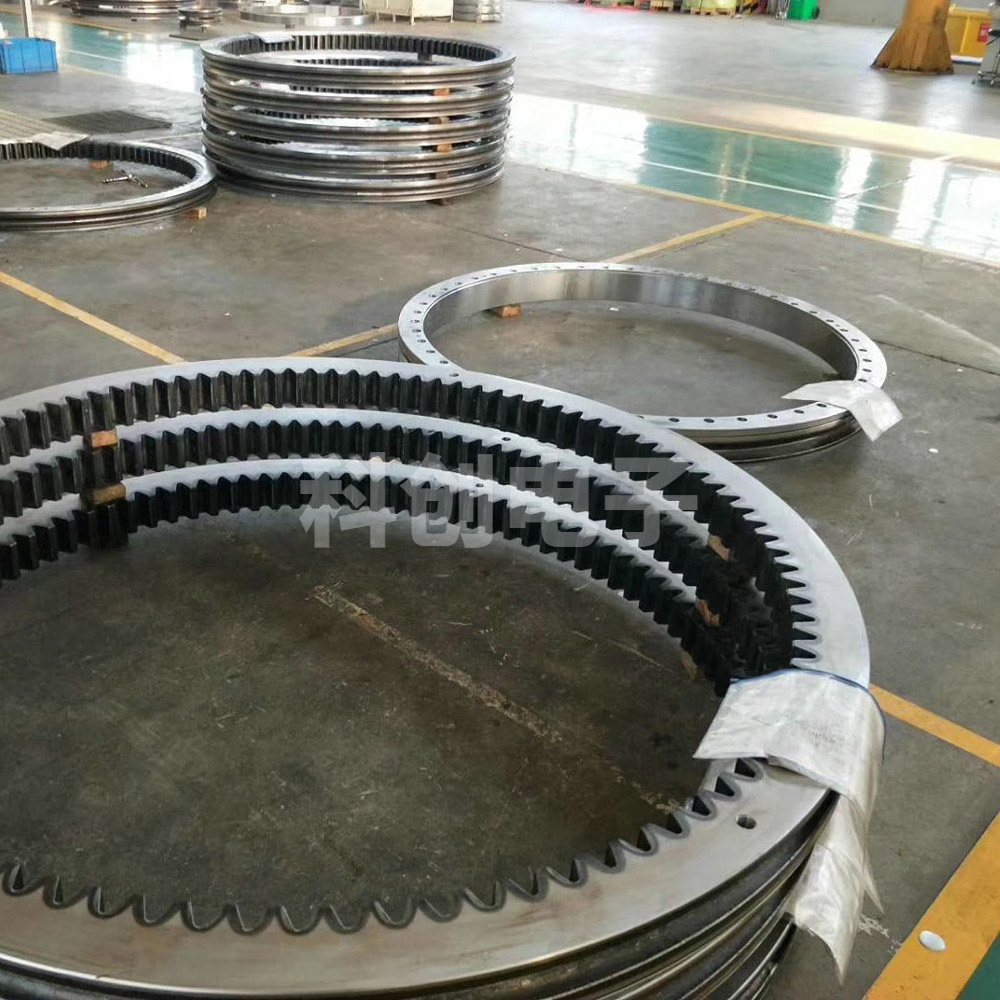

一、 淬火零件要求
淬火零件：軸承內、外滾道連續掃描淬火、齒部單齒感應淬火。
二、 感應淬火設備工藝方案根據回轉支承感應淬火技術要求：軸承內、外管道連續掃描淬火、齒部單齒感應淬火。該機床采用變壓器升降移動、徑向進給移動、橫向移動結構，回轉工作臺采用伺服電機驅動旋轉，可實現齒輪自動分度和滾道連續掃描淬火功能。機床具有較好的通用性。

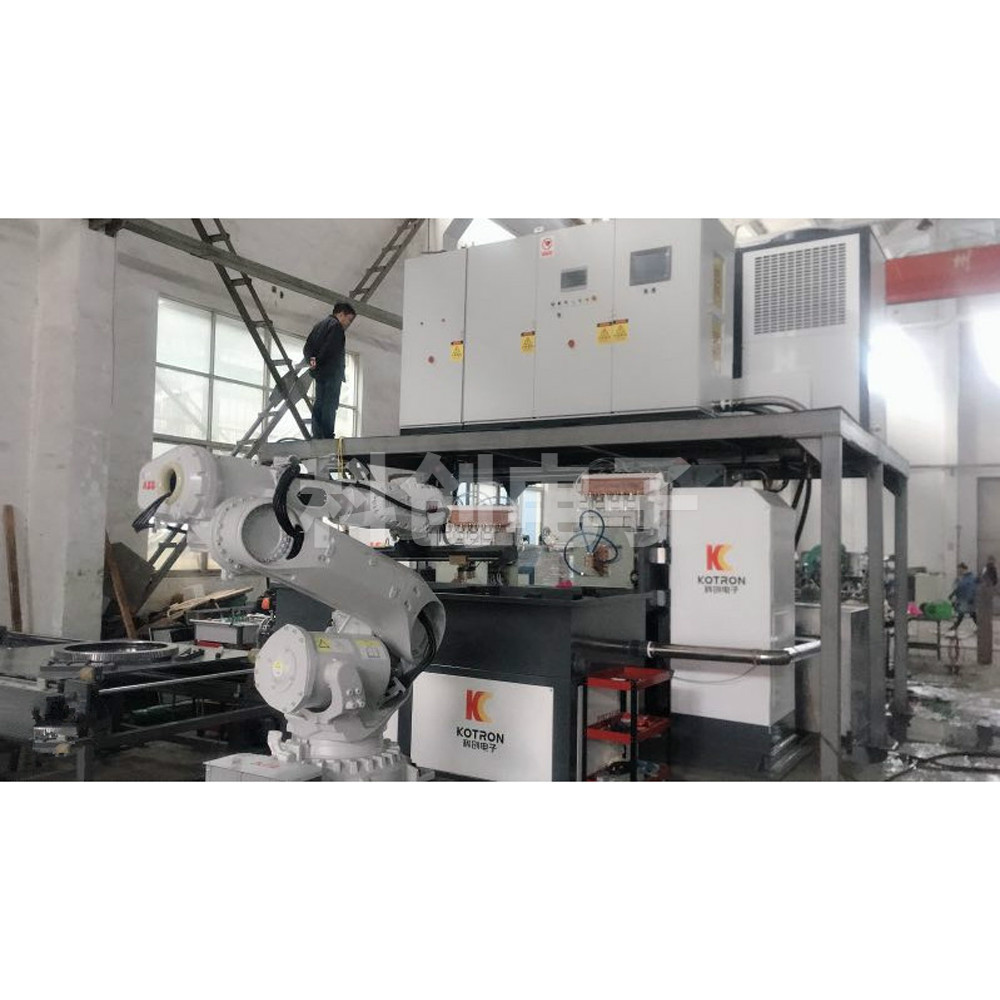

機床主要采用龍門式結構，橫梁上設計有水平移動滑臺，可實現感應器徑向移動，移動橫梁上設計有感應器升降和橫向移動滑臺，實現感應器的升降和橫向移動。感應加熱負載設計安裝在橫向移動滑臺上。
變壓器/感應器升降移動、進退移動、橫向移動分別采用伺服電機驅動、滾珠絲杠傳動，移動導軌為直線導軌，移動位置可精確控制。
感應加熱電源采用DSP并聯諧振全數字IGBT晶體管電源，配置一套感應加熱負載，可與不同結構感應器配套使用，通過負載匹配調整，達到最佳加熱效果。
